不過因為水性漆的體系還不算成熟，很多廠家還不具備生產(chǎn)高性能水性漆的能力，因此，才造成公眾對水性漆的誤解：性能比油漆差。

就涂料的防銹性而言，以耐鹽霧性指標能體現(xiàn)。提升水性漆的耐鹽霧指標的手段有以下幾種：

1、選好相應的樹脂和防繡顏料選擇（無毒的），這是基礎(chǔ)，要對基材有非常好的干附著力防銹性，顏料最好選三聚磷酸鋁，羥基亞磷酸鋅，BW-191等比較好。后者是進口的貴一些但效果好許多的。

第一步，就決定了油漆的種類，所以用戶買到的環(huán)氧富鋅底漆、丙烯酸聚氨酯漆等等油漆，不同廠家的產(chǎn)品，其區(qū)別還是很大的。

2.選填料,這能降低成本，當然鱗片狀的填料更利于防腐蝕，當片狀的填料平行于基材排列時，水分子要到達基材界面發(fā)生作用要繞更遠的路程。

云母氧化鐵、玻璃鱗片、片狀鋅粉等顏料，都能夠有效加強涂層的防銹能力。

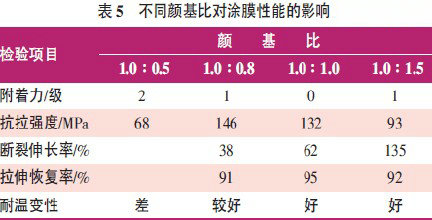

3.恰當?shù)念伝�比，這對耐鹽霧性能非常的重要。合理的顏基比能使涂膜有好的阻氧阻水率，能夠有效的阻止水分子和氧分子穿過涂膜到達素材表面并且停留在那里促使其發(fā)生陰陽極反應，產(chǎn)生氣體鼓泡生銹等現(xiàn)象從而破壞涂層的附著力降低耐鹽霧性能。

4.好的濕附著力：干燥的涂膜除了有好的干附著力以外，還要有非常好的濕附著力，即漬水若干小時后還有相當好的附著力。較好的濕附著力大于氣泡產(chǎn)生的壓力時，涂膜的生銹和氣泡現(xiàn)象降低從而提高了耐鹽霧性。

5.水分子阻換劑：要想有非常出色的防銹和耐鹽霧性第5點是至關(guān)重要的一點。有了再好的顏基比和濕附著力，還是有小部分水分子和氧分子能夠穿過涂膜到達素材界面從而發(fā)生陰陽極反應產(chǎn)生氣體鼓泡和生銹破壞附著力，從而降低耐鹽霧性能。水分子阻換劑的作用就是涂膜覆蓋素材界面后能夠與鐵原子緊密結(jié)合發(fā)生物理吸附，化學吸附和化學絡(luò)合，阻止與到達素材界面的水原子結(jié)合，這樣就降低了水氧原子與鐵原子發(fā)生陰陽極反應產(chǎn)生氣體鼓泡和生銹現(xiàn)象，能夠顯著提高耐鹽霧和防銹性能

6.當然耐鹽霧性能也跟涂膜的厚度也有相當大的關(guān)系

7.選擇樹脂和顏料：填料樹脂的酸值盡量低，涂膜的電阻盡量的大，這樣能夠阻止電子在涂膜上傳遞擋住陰陽極反應的發(fā)生
